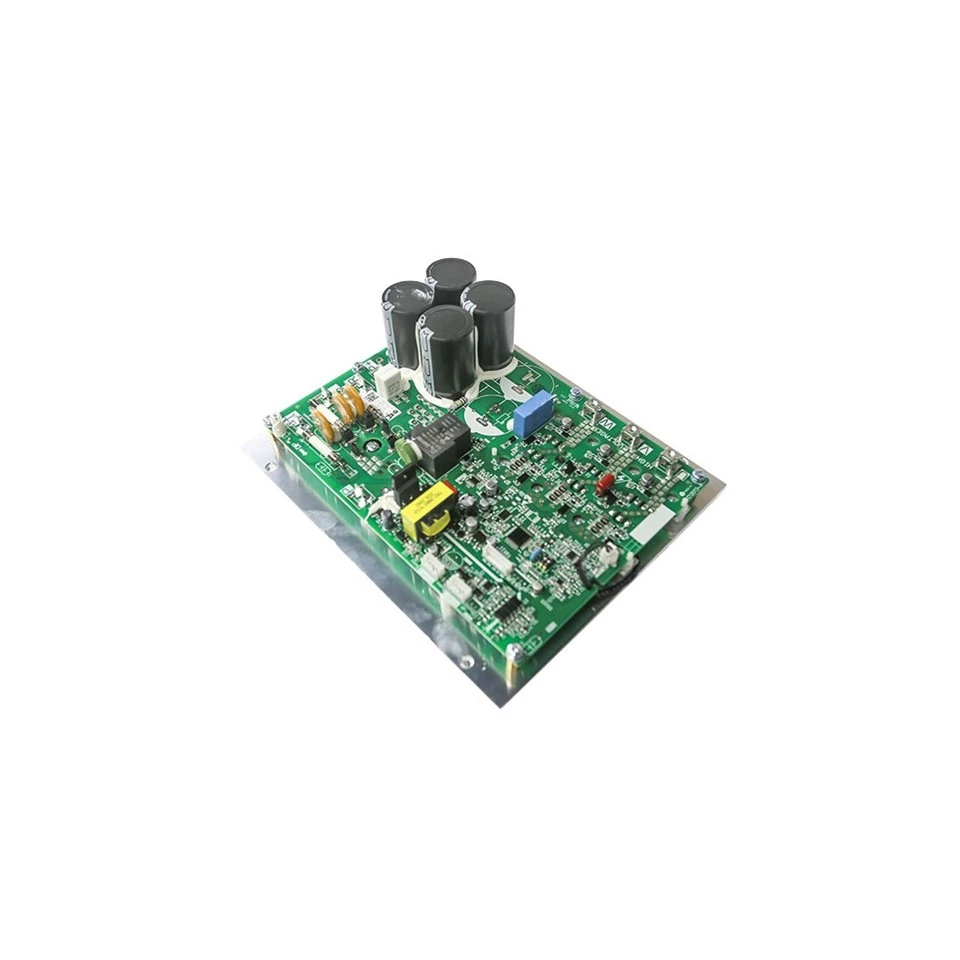

Twa-faz 8KW Inverter Compressor Drive Board

Sa aTwa-faz 8KW Inverter Compressor Drive Boarddevlope pou gwo-refrijerasyon komèsyal ki gen kapasite,-pom chalè envèrtè endistriyèl, ak aplikasyon pou konpresè gwo-devwa. Li opere sou twa-faz AC380V (lajè ranje antre 304–456 Vac) ak yon pouvwa antre nominal 8000W, antre aktyèl 13 Arms, ak pwodiksyon aktyèl jiska 22 Arms. Ranp vitès se 20-120 rps ak yon pousantaj ranp nan 1 rps / s. Nwayo kontwòl la nanTwa-faz 8KW Inverter Compressor Drive Board entegre 180 degre sinis-vektè vag, flux-afebli, ak MTPA teknoloji, plis fèmen -bouk demaraj kontwòl pou redwi siyifikativman compressor inrush kouran. Pwodiksyon vektè vag sinis -180 degre gen amonik aktyèl ki ba anpil; flux-afebli kenbe pwodiksyon gwo-vitès menm anba kontrent vòltaj. MTPA kontinyèlman optimize faz aktyèl la, li bay maksimòm koupl pou chak ampè, sa ki itil sitou pou chaj demaraj -stop ak gwo-koupl. Konsepsyon tèmik enpòtan anpil akòz dansite pouvwa ki pi wo a – fòse airflow oswa refwadisman febrifuj obligatwa, ak derating obligatwa nan kondisyon tanperati ki wo - jan sa espesifye.Twa -faz 8KW Inverter Compressor Drive Board's Konstwi -nan pwoteksyon gen ladann: IPM modil surkouran/surtanperati, fay chofè COMPRESSOR, pwodiksyon surkouran / pèt faz / erè echantiyon aktyèl, DC otobis overvoltage / undervoltage (200ms pèsistans), AC input undervoltage / overcurrent, twa -faz faz faz pèt, IGBT surtanperati, ijans ak echèk kominikasyon an (hosthigh), presyon oswa echèk EROM. Li prezante tou tan reyèl -siveyans tanperati modil, limitasyon aktyèl antre/sòti, ak pwoteksyon demagnetization COMPRESSOR. Kominikasyon se atravè RS485 ak de pò endepandan abò (prensipal + backup). Yon switch DIP 2-bit pèmèt mete jiska 4 adrès esklav. Chofè sa a mande pou yon reyaktè matche ekstèn (R1505L(AL)) ak tablo filtre pouvwa (YNF-200TA). Li apwopriye pou ponp chalè varyateur klas 8kW, chillers komèsyal, refrijerasyon endistriyèl, ak sistèm kondwi konpresè gwo deplasman.

Gwo-pouvwa endistriyèl klas: 8kW rated pwodiksyon, 22Arms aktyèl kapasite pou gwo -compresè deplasman.

Lajè twa-faz antre: 304–456 Vac ranje, ki estab anba fluctuations grav gri endistriyèl.

MTPA -optimize koupl: Maksimòm koupl pou chak ampè, amelyore pèfòmans lou-chaj kòmanse.

Mande konsepsyon tèmik: Egzije lè fòse oswa refwadisman febrifuj; klè koub derating pou tanperati ki wo.

Pò doub RS485: Entèfas kominikasyon prensipal ak backup pou rezo redondants oswa kontwòl yerachik.

Remak: Paramèt pwodwi yo sijè a chanje akòz amelyorasyon teknoloji. Si enfòmasyon sou sit wèb la pa mete ajou alè, tanpri al gade nan pwodwi aktyèl la.
