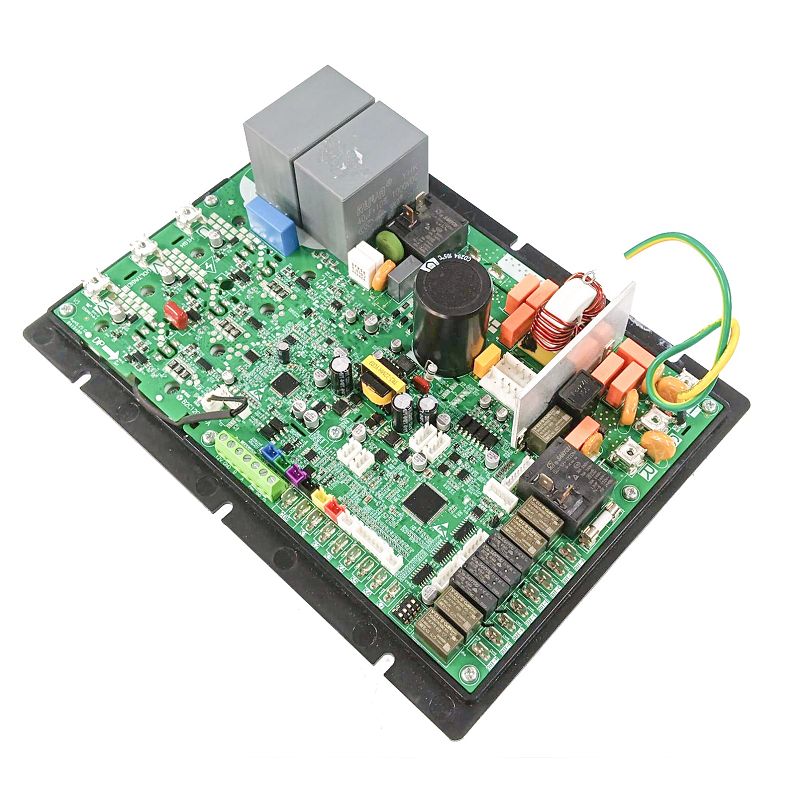

3 Faz entegre VFD Komisyon Konsèy

3 Faz entegre VFD Komisyon Konsèy

Tablo VFD entegre 3 faz sa a prezante yon konsepsyon entegre ki konbine kontwòl, kondwi, ak EMC filtraj nan yon sèl inite. Estrikti kontra enfòmèl ant fasilite enstalasyon ak antretyen fasil pou itilizatè yo. Ki baze sou teknoloji kontwòl vektè vag sinis 180 degre, kondwi a entegre kontwòl feblès jaden ak MTPA (Maximum Torque Per Ampere) teknoloji kontwòl, ki pèmèt kondwi efikas ak egzak nan konpresè DC varyateur.

Voye rechèch

Fonksyon



3 faz entegre VFD tablo

Tablo VFD entegre 3 faz sa a prezante yon konsepsyon entegre ki konbine kontwòl, kondwi, ak EMC filtraj nan yon sèl inite. Estrikti kontra enfòmèl ant fasilite enstalasyon ak antretyen fasil pou itilizatè yo. Ki baze sou teknoloji kontwòl vektè vag sinis 180 degre, kondwi a entegre kontwòl feblès jaden ak MTPA (Maximum Torque Per Ampere) teknoloji kontwòl, ki pèmèt kondwi efikas ak egzak nan konpresè DC varyateur.



3 faz entegre VFD tablo sipòte twa-faz pouvwa D' ak adopte yon solisyon fim condensateur, ki ofri pi gwo vòltaj kenbe tèt ak fyab pou adapte yo a konplèks rezo pouvwa anviwònman. Plizyè fonksyon pwoteksyon bati-gen ladan pwoteksyon tanperati modil, pwoteksyon kontrè kouran antre/sòti, ak pwoteksyon demagnetizasyon COMPRESSOR, ki asire operasyon ki estab alontèm-nan sistèm nan.



Itilizatè yo tou senpleman bezwen konekte plizyè detèktè tanperati ekstèn pou byen vit bati yon sistèm kontwòl refrijerasyon konplè. Kontwolè sa a lajman aplikab nan senaryo tankou èkondisyone depo enèji, ponp chalè, ak depo frijidè / nan frizè.



Karakteristik pwodwi:



  • Konsepsyon entegre– Kontwòl + Drive + EMC filtraj nan yon sèl inite
  • Teknoloji avanse kontwòl motè
  • Wide Fonksyone Voltage Range– 300 ~ 460 Vac
  • Segondè vòltaj kenbe tèt ak kapasite, lavi sèvis long, siperyè fyab konpare ak kondansateur elektwolitik
  • Rich I/O Resous
  • Fonksyon Pwoteksyon konplè
  • Wide Range Tanperati Fonksyònman- Apwopriye pou anviwònman difisil





Paramèt

Senbòl

Min.

Typ.

Max.

Inite

AC Power Voltage

V_ac_line

300

380

460

V

Frekans pouvwa AC

f_ac

-5%

50/60

+5%

Hz

Antre pouvwa (Nòt 1)



- Y2C060T3-CE

P_nan

-

-

6000

W

Kouran Sòti (Nòt 2)



- Y2C060T3-CE

I_o

-

-

22.0

Zam

Vitès Kouri (Nòt 2)

n

20

-

120

rps

Akselerasyon (Nòt 2)

Δn

-

1

-

rps/s

Efikasite

η

95

-

-

%

Distans kominikasyon HMI

L_HMI

-

-

10

m

Distans kominikasyon RS485 (fil pwoteksyon)

L_RS485

-

-

300

m

12V Port Sòti aktyèl

I_12v

-

-

150

mA

Tanperati Fonksyònman

T_opr

-30

-

60

degre

Tanperati Depo

T_stg

-40

-

85

degre

Imidite fonksyònman (Nòt 3)

RH_opr

-

-

90

%

Depo Imidite (Nòt 3)

RH_stg

-

-

95

%

Degre polisyon

-

-

2

-

-

Kòd IP

-

IP00

-

-

-

Altitid (Nòt 4)

-

-

-

2000

m





I/O Kalite

Port

Fonksyon

Kalite siyal

Kantite

Antre analòg

T1-7, To, Te, Ta, Ts

Capteur Tanperati

NTC (-50 ~ 100 degre, R25=5kΩ) / NTC Tanperati segondè (0 ~ 130 degre, R{25=50kΩ)

11


PH, PL

Capteur presyon

DC 0-5V Voltage Antre, DC5V pouvwa

2

Antre dijital

K1-7

Deteksyon switch pasif

Chanjman pasif

7


FO

Tès siyal OC/OD PWM

DC5V, Louvri Pèseptè / Louvri Drenaj PWM Siyal

1

Sòti analòg

PWM

Kontwòl vitès PWM

PWM VH=DC5V, frekans transpòtè=2kHz

1

Elektwonik ekspansyon Valv Sòti

EEV1-2

Valv ekspansyon elektwonik

DC12V, 1-2 eksitasyon faz

2

Sòti relè

SOTI-A/B/G/H

Aktif NON SPST

AC220V 10A MAX

4


SOTI-C/D/E/F

Aktif NON SPST

AC220V 5A MAX

4


RY10

Pasif NON SPST

AC250V 30A MAX

1

Kominikasyon

485-XK

RS485 Kominikasyon ak HMI (Fire Controller)

9600 bps

1


485-PC

RS485 Kominikasyon ak PC (Odinatè Lame)

9600 bps

1
