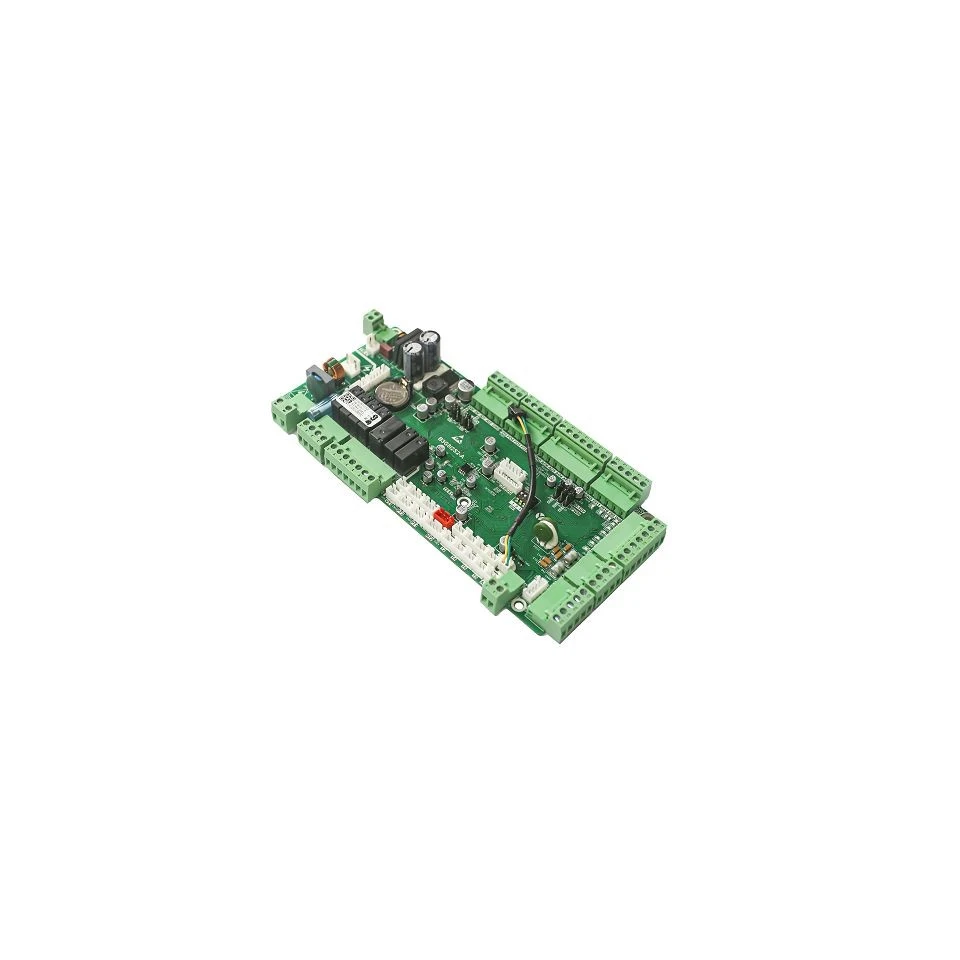

ESS Thermal Management Main Control Board
Wide Voltage Antre: AC 155-300V / DC 16-45V
Platfòm kontwòl: 32-bit ARM Cortex-M4 ak algorithm kontwòl flou
Resous I/O: 12 AI / 16 DI / 7 pwodiksyon relè / 6 AO / 4×RS485 + 1×CAN / 2 EEV
Dimansyon: 235 * 115 * 28.6mm
Fonksyon
ESS Thermal Management Main Control Board
Sa a ESS Thermal Management Main Control Board bati alantou yon 32-bit ARM Cortex-M4 MCU epi li anplwaye algoritm kontwòl flou pou kontwòl entèlijan ak egzak sou divès kalite antre ak rezilta. Li apwopriye pou èkondisyone depo enèji, sistèm jesyon tèmik batri, ponp chalè, èkondisyone presizyon pou chanm sèvè, sistèm lè fre, ak aplikasyon pou frijidè / konjelasyon. Kontwolè a gen kapasite pou antre vòltaj lajè (155-300 Vca oswa 16-45 Vdc) epi li entegre pwoteksyon tankou antre AC sou -/sou-vòltaj, sou-/soufrekans, pouvwa -memwa koupe, oto-rekòmanse, ak yon operasyon RTC ki egzijan pou kondisyon serye. ESS Thermal Management Main Control Board la gen resous periferik rich yo enkli: 8 NTC tanperati Capteur entrées (sipòte 5kΩ ak 50kΩ detèktè), 2 entrée Capteur presyon (0–5V), 1 entrée Capteur aktyèl AC (0-60A CT), 1 entrée Capteur vòltaj liy, 2 entrée Capteur multifonksyonèl (konfigurab kòm NTC / pasif). switch/0-10V/0{-20mA), 11 pasif entrées dijital, 5 PWM entrées aktif, 6 sorties analòg (3 ladan yo 0-10V/PWM sélectionnable, 3 ladan yo 24V PWM pou kontwòl vitès), 2 PWM ekspansyon elektwonik sorties, 4 pasif SPA20 pwodiksyon valv, 4 pasif SPA20 pwodiksyon relè (SSR-konpatib), ak 2 relè SPST pasif. Koòdone kominikasyon yo enkli 4 pò RS485 (youn ki gen baz sekirite anti-vag) ak 1 otobis CAN, ki pèmèt rezo fasil ak BMS, òdinatè lame, kontwolè branche, ak modil konpresè / fanatik / ponp varyateur. ESS Thermal Management Main Control Board tou bay pwodiksyon pouvwa oksilyè nan 24V/50mA, 12V/250mA, ak 5V/50mA, plis yon pò VDC (16-45V pwodiksyon, 250mA). Anviwònman adrès yo fèt atravè yon switch DIP 4-bit ki sipòte jiska 16 adrès esklav. Kontwolè sa a se yon inite kontwòl debaz ideyal pou kowòdinasyon yon sèl-a-milti frekans varyab nan èkondisyone depo enèji ak sistèm ponp chalè.
Karakteristik pwodwi:
- Antre Voltage Wide: Sipòte AC 155–300 Vac oswa DC 16–45 Vdc ekipman pou pouvwa.
- Tout periferik configurable: Bay resous periferik abondan ak fleksib pou satisfè bezwen aplikasyon divès kalite.
- Pwoteksyon Kalite pouvwa: Karakteristik AC opinyon ovèvoltaj / undervoltage pwoteksyon ak overfrequency / underfrequency pwoteksyon.
- Power-Memwa ak RTC: Gen ladann pouvwa-memwa eta a, fonksyon rekòmanse oto-, ak tan reyèl-revèy (RTC).
- Onn -Kominikasyon Pwoteje Grounding: Koòdone kominikasyon RS485 (pou BMS oswa PC lame) adopte yon konsepsyon koneksyon tè ki an sekirite kont vag.
Aplikasyon tipik
- Depo enèji sistèm kontwòl èkondisyone
- Sistèm kontwòl jesyon tèmik batri
- Sistèm kontwòl ponp chalè
- Sistèm kontwòl èkondisyone chanm machin
- Bilding ak sistèm kontwòl èkondisyone andedan kay la
- Sistèm kontwòl lè fre
- Sistèm kontwòl frijidè ak konjelasyon
|
Paramèt |
Senbòl |
Min. |
Typ. |
Max. |
Inite |
|
Tanperati Depo |
Tstg |
-40 |
- |
85 |
degre |
|
Tanperati Fonksyònman |
Topr |
-40 |
- |
60 |
degre |
|
AC ekipman pou vòltaj |
Vnan-ac |
155 |
220 |
300 |
Vac |
|
DC Pwovizyon pou Voltage |
Vnan-dc |
16 |
24 |
45 |
Vdc |
|
Dissipasyon pouvwa Antre |
PI |
- |
- |
30 |
W |
|
Distans kominikasyon HMI |
LHMI |
- |
- |
10 |
m |
|
Kominikasyon RS485 Distans (fil pwoteksyon) |
LRS485 |
- |
- |
300 |
m |
|
Port VDC Sòti Voltage (DC Antre) |
VVDC |
16 |
30 |
45 |
Vdc |
|
Port VDC Sòti Voltage (AC Antre) |
- |
- |
Vnan-dc 0.7 |
- |
Vdc |
|
Port VDC Sòti aktyèl |
IVDC |
- |
- |
250 |
mA |
|
Port 24V Sòti aktyèl |
I24v |
- |
- |
50 |
mA |
|
Port 12V Sòti aktyèl |
I12v |
- |
- |
250 |
mA |
|
Port 5V Sòti aktyèl |
I5v |
- |
- |
50 |
mA |
